一、产品概述

由于天气状况直接影响光伏电站的发电量，所以光伏电站性能评估的核心参数离不开准确的气象数 据和太阳辐照度数据。在光伏电站监测系统中气象传感器发挥重要作用，精确的气象实测数据是跟踪、评估和控制光伏电站性能参数的关键，因此每个光伏电站监测系统都需要一组气象监测传感器和几块不同种 类的太阳辐射传感以计算光伏电站核心评估指标。因此绿光新能源结合十多年的气象及太阳光资源设备研 制的经验，特推出TWS-4B 气象站，用于光伏电站的选址、运维管理、气象数据监测、科学研究等任务以 及故障预警等功能用途。

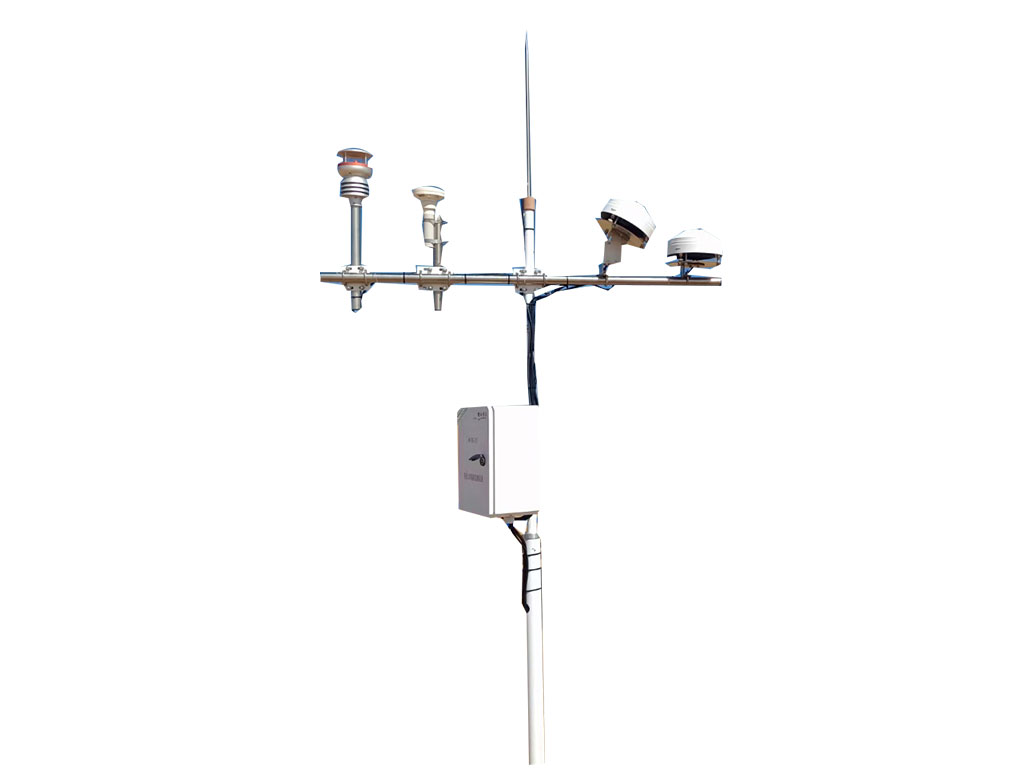

TWS-4B 气象站是一款便于快速安装，测量精度高，可靠性高、免维护集成多项气象要素的气象观 测系统。分别采用了高精度，高年稳定性的符合国际标准 ISO9060 相关等级的 FSP10 太阳辐射传感器， 具有完美的余弦特性、快速响应、B 类零点偏移和宽温度响应的性能，非常适合太阳能行业的光资源监测 需要。而且具有与 Kipp&Zonen CMP21  二等标准总辐射表的精度和稳定性，降低了光伏电站测光资源的 成本费用。该气象站监测的测量参数和要求可以根据 IEC61724 标准进行选择，等级符合 IEC61724 标准 要求。可以选择水平面太阳总辐射（GHI）、组件阵列平面太阳总辐辐射（POA）、太阳散射辐射（DHI）、 反射率计、风向传感器、风向传感器、环境温度、环境湿度、组件温度传感器、太气压力传感器、雨量传 感器、灰尘监测仪等气象要素和参数。

二、 设计依据及执行标准

1 ）IEC 61724-1 2021  光伏系统性能 –第 1 部分：监测

2）ISO 9060:2018  太阳能-测量半球形太阳和太阳直接辐射的仪器的规范和分类

3）IEC 61000-4-（2、3、4、5、8）:2014  电磁兼容性（EMC）第 4 部分：试验和测量技术

4）气象仪器和观测方法指南（WMO No. 8,2010）

三、 功能特点

1.专业智能气象传感器，带有数字 RS485 接口 ；

2.超声波风速风向算法先进,保证全量程测量范围和全量度精度计量通过；

3.超声波风速风向环境适应性强，保证湿雨、积水天气条件下的测量数据准确性；

4.高集成、高精度、高可靠性，通过 CE 认证和 EMC 电磁兼容测试；

5.具有运行状态和故障状态监测，具有自诊断和自恢复功能；

6.自带温度补偿和校准功能，固件支持远程升级；

7.雨量采用 24GHZ 多普勒雷达测量原理，分辩率高、精度高，速度快。

8.热电式太阳辐射测量原理,可以测量太阳辐射瞬时值和太阳辐射累计值。

9.可选集成陀螺仪/GPS 以支持车载应用 ;

10.可选支持无线物联网及云平台数据处理功能。

11.具有融冰功能。

四、 应用领域

光伏能源发电（大型地面光伏电站、分布式光伏系统）、气象与环保部门、农业领域、环境监测领域、太阳能资源评估、航空领域、海洋气象领域、科学研究领域

五、 气象参数（部分可选）

基本配置

水平面太阳总辐射（GHI）

组件阵列平面太阳总辐辐射（POA）

阳散射辐射（DHI）

反射率计

风向传感器

风向传感器

环境温度

环境湿度

组件温度传感器

太气压力传感器

雨量传感器

可选配置

灰尘监测仪

全天空成像仪

峻积数字式雪深传感器

水站监测系统
