数字智能电网解决方案

一、项目背景与需求

数字智能电网的安全稳定运行高度依赖对周边微气象环境的精准感知，输电线路覆冰、强风舞动、暴雨内涝等气象灾害常导致设备故障与供电中断。传统电网气象监测设备存在集成度低、数据滞后、恶劣环境适应性差等问题，难以满足智能电网 “实时感知、精准预警、高效运维” 的需求。QJ13 系列一体化微型气象站作为多要素集成监测终端，专为电网场景设计，可提供高密度、高可靠的气象数据，助力构建电网气象灾害防控体系。

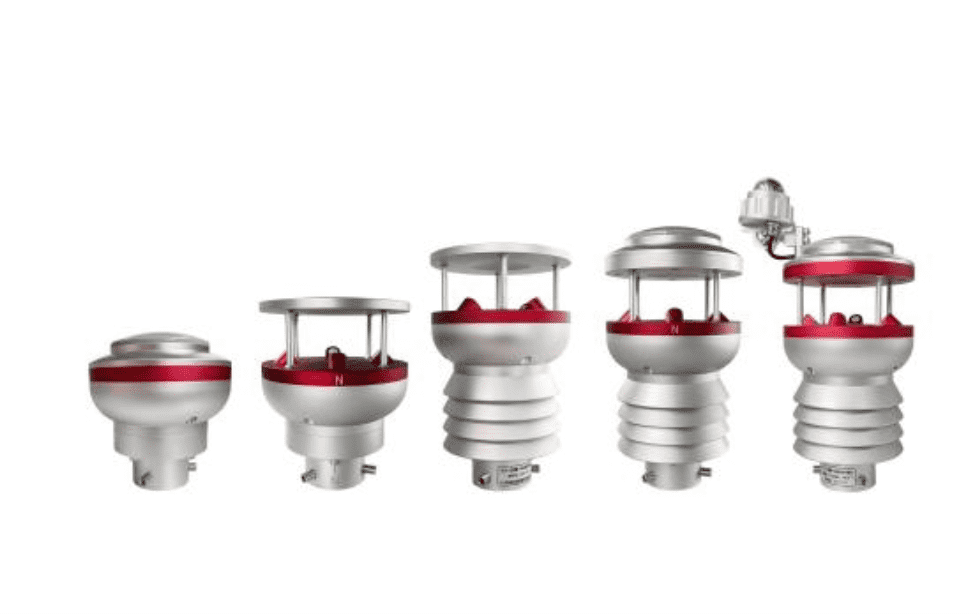

二、产品概述

QJ13 系列一体化微型气象站是一款紧凑、高精度、免维护的多要素传感器，采用 IP66 阳极氧化铝合金外壳，适配 9-30V 直流供电，配备军工级耐腐蚀连接器，安装便捷。设备可同步测量环境温度、相对湿度、风速、风向、气压、降雨量、太阳辐射及表面温度，具备融冰功能与自诊断能力，能在 - 45~85℃的极端环境下稳定运行，完美适配输电线路杆塔、变电站等电网场景。其核心参数符合 GB∕T33703-2017《自动气象站观测规范》等多项标准，为电网气象监测提供合规数据支撑。

三、核心优势

1. 恶劣环境适配性：超声波风速风向传感器在湿雨、积水天气下仍保持数据准确，±0.3m/s（0-10m/s）的测量精度可精准捕捉线路舞动临界风速；融冰功能支持 - 10℃环境下 15-35 分钟融冰 13mm 或 37mm，有效预防覆冰灾害。

2. 高集成与低功耗：一体化设计集成 8 项气象要素，重量仅 0.8-1.4kg，节省杆塔安装空间；工作电流低至 0.027A（DC12V），兼容电网现有供电系统，降低改造成本。

3. 智能运维与数据联动：具备自诊断、自恢复功能，固件支持远程升级，减少现场巡检频次；通过 RS485 接口接入电网 SCADA 系统，数据刷新周期≤2 秒，为调度中心提供实时决策依据。

4. 合规与可靠性：通过 IEC 61000-4 系列电磁兼容测试（Class A 级），抗电网强电磁干扰；IP66 防护等级与抗盐雾设计，满足沿海、高原等复杂电网环境需求。

四、技术方案详情

1.监测参数配置

1. 关键气象要素：风速（0~65m/s）、风向（0~360°）、环境温度（-40~105℃）、湿度（0~100% RH）、雨量（0.1~200mm/h，多普勒雷达原理）；

2. 电网专项：覆冰预警（融冰功能）、强风预警（±3% 测量精度）、雷击辅助判断（气压变化监测）。

2.部署方案

1. 输电线路：每 5km 杆塔安装 1 套，倾斜角≤5°，指北标识对齐正北，确保风向数据准确性；

2. 变电站：安装于站区制高点，避开设备遮挡，同步监测太阳辐射以评估设备温升风险。

3.数据传输

1. 采用 Modbus RTU 协议通过 RS485 接入电网边缘计算网关，经加密传输至区域调度中心，数据延迟≤5 秒。

五、应用场景

• 输电线路防覆冰：实时监测温度、湿度及降水，结合融冰功能远程启动加热，预防导线覆冰导致的断线、倒塔；

• 变电站微环境管理：监测风速、风向优化设备散热设计，结合雨量数据联动排水系统，避免站区积水；

• 电网气象预警：基于风速、雨量数据构建灾害模型，提前 1-3 小时发布线路舞动、雷击风险预警；

• 新能源并网协同：为电网中的光伏、风电接入点提供太阳辐射、风速数据，优化功率预测与调度。

六、服务保障

设备提供 2 年质保，支持 7×24 小时技术热线（400-8834-913），可配合电网开展周期性校准；出厂前通过 ISO9001-2015 认证，确保每台设备符合电网运维标准。

QJ13 系列一体化微型气象站以 “精准感知、稳定可靠、智能联动” 为核心，为数字智能电网构建全场景气象监测网，助力提升电网抗灾能力与智能化管理水平。
